Funcionamiento estable de la instalación fácil del amortiguador marino del atraque de la defensa de goma de la nave
Descripción general del producto

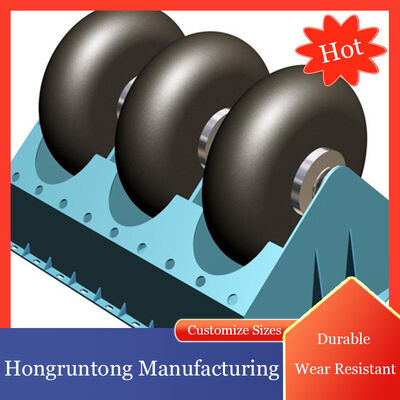

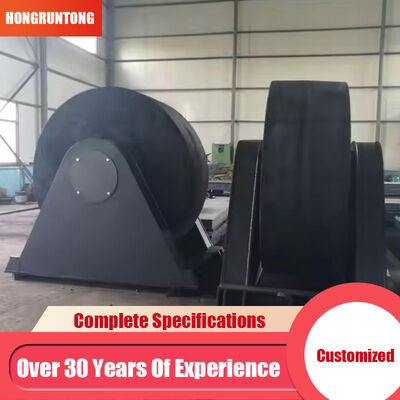

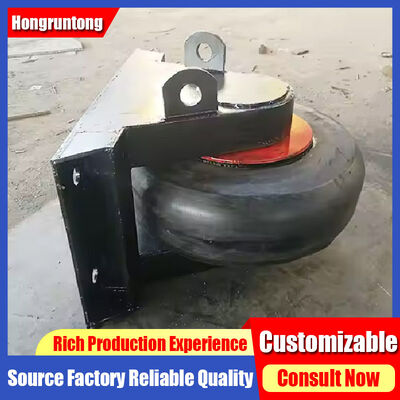

Las defensas enrollables son sistemas mecánicos de protección marina diseñados para proporcionar un contacto controlado entre embarcaciones en movimiento y estructuras marinas fijas. El sistema utiliza un rodillo de caucho cilíndrico montado alrededor de un eje central y sostenido por un cojinete o casquillo y un marco de acero estructural.
Principio de funcionamiento
Cuando un barco entra en contacto con el rodillo y continúa moviéndose hacia adelante o lateralmente, el rodillo gira alrededor de su eje. Este movimiento giratorio ayuda a reducir la fricción por deslizamiento mientras mantiene una interfaz protectora elástica entre el casco del barco y la estructura de soporte.
Las defensas enrollables son particularmente adecuadas para instalaciones donde el movimiento de las embarcaciones se ve influenciado por la variación de las mareas, las corrientes, las limitaciones de maniobra o los espacios libres estructurales restringidos. El sistema se adapta a las condiciones de contacto cambiantes mientras mantiene una interfaz controlada entre la embarcación y la infraestructura marina.
Componentes del sistema
- Rodillo de goma:Proporciona a la superficie de contacto principal características elásticas para la deformación bajo la presión del recipiente.
- Conjunto de soporte mecánico:Incluye eje de acero, cojinetes o casquillos, marco de soporte, componentes de montaje y accesorios de conexión.
- Marco de soporte:Mantiene la posición del eje y transfiere las cargas resultantes al muelle, la pared del muelle u otra infraestructura de soporte.
Consideraciones de diseño
Los parámetros de diseño importantes incluyen el desplazamiento de la embarcación, el perfil del casco, el rango de calado, la velocidad de aproximación, el ángulo de contacto esperado, la frecuencia del tráfico de embarcaciones, la variación del nivel del agua, el espacio libre estructural, la altura de instalación, la capacidad de la estructura de soporte y las ubicaciones de montaje disponibles.
Estudio de caso: Sistema de defensa enrollable de varios niveles para una instalación de reparación de barcos
Una instalación de reparación de barcos en el sudeste asiático requirió una nueva disposición de guía de embarcaciones en una entrada estrecha a una cuenca de reparación expuesta a cambios regulares de mareas y condiciones de contracorriente.
La solución implicó colocar una serie de rodillos cilíndricos a lo largo de secciones críticas de la pared de entrada con una distribución vertical determinada según el rango de calado del barco y la envolvente operativa de marea. Esta disposición de niveles múltiples proporcionó múltiples puntos de contacto potenciales para diferentes condiciones del nivel del agua.
Durante la puesta en servicio, se observaron buques en diferentes condiciones de aproximación. Cuando los cascos entraron en contacto con los rodillos y continuaron avanzando, los rodillos giraron con la dirección del movimiento relativo, reduciendo el contacto deslizante estacionario.
Especificaciones técnicas
| Nombre del producto |
Defensas enrollables |
| Material |
NR/NBR/SBR de alta densidad |
| Rango de temperatura |
-30°C a 70°C |
| Peso específico |
1,45 g/cm³ |
| Intensidad |
3MPA |
| Dureza |
65 ± 5 Orilla A |
| Alargamiento |
≥300% |
| Rango de tamaño |
D1080-2900mm |
| Color |
Negro, según sea necesario |
| Certificaciones |
CE, ROHS, ALCANCE, SGS, MSDS, ISO9001 |
Especificaciones dimensionales
| Modelo No. |
Un [mm] |
B [mm] |
C [mm] |
diámetro [mm] |
mi [mm] |
G [mm] |
Mmm] |
J [mm] |
K[mm] |
L [mm] |
| HM-RF1080 |
1250 |
1150 |
610 |
1080 |
1150 |
220 |
460 |
800 |
340 |
60 |
| HM-RF1450 |
1530 |
1400 |
740 |
1320 |
1450 |
260 |
510 |
950 |
400 |
75 |
| HM-RF1500 |
1600 |
1450 |
765 |
1370 |
1500 |
270 |
610 |
1000 |
425 |
75 |
| HM-RF1900 |
2050 |
1850 |
975 |
1750 |
1900 |
350 |
690 |
1250 |
500 |
125 |
| HM-RF2100 |
2300 |
2100 |
1110 |
1980 |
2100 |
400 |
765 |
1400 |
550 |
150 |
| HM-RF2700 |
3000 |
2700 |
1425 |
2550 |
2700 |
500 |
895 |
1800 |
700 |
200 |
Características clave
Contacto rodante controlado bajo movimiento variable del recipiente
La característica mecánica definitoria es la capacidad de girar durante el contacto con el vaso, lo que reduce la fricción por deslizamiento y proporciona una interfaz mecánica controlada. El movimiento de rotación sigue la dirección de desplazamiento del barco, distribuyendo el desgaste alrededor de la circunferencia del rodillo.

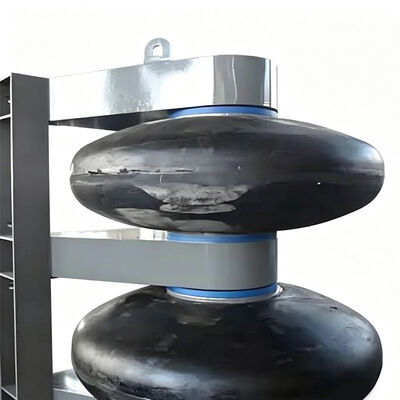

Configuración multinivel para variación de mareas y calados
La colocación de rodillos individuales a diferentes alturas se adapta a los cambios en la posición de la embarcación causados por las mareas o las variaciones de calado. Esto crea una envolvente de contacto efectiva en todo el rango operativo.
Fiabilidad mecánica del conjunto de eje, cojinete y bastidor
El diseño mecánico integrado mantiene un funcionamiento estable durante ciclos de contacto repetidos. La alineación del eje, la selección de los rodamientos y la integridad del marco son cruciales para mantener la rotación controlada bajo carga del recipiente.
Disposición modular y accesibilidad al mantenimiento.
Las unidades modulares individuales permiten una instalación y mantenimiento simplificados. Este enfoque permite un servicio específico sin requerir un cierre prolongado de la estructura protegida.
Aplicaciones
Protección de entrada de muelle y cuenca de reparación de barcos
Ideal para instalaciones donde las embarcaciones pasan repetidamente por entradas restringidas, lo que reduce la interacción de deslizamiento durante las frecuentes operaciones de atraque.
Puertos de marea y canales de navegación restringidos
Adecuado para puertos afectados por variaciones significativas de mareas, proporcionando zonas de contacto adaptables a través de elevaciones cambiantes de los barcos.
Instalaciones de servicios marítimos y embarcaciones industriales
Configurable para aplicaciones de recipientes mixtos con diferentes dimensiones y requisitos operativos, brinda protección en ubicaciones de alto contacto.
¿Por qué elegir Hongruntong Marine?
Configuración de ingeniería basada en las condiciones de funcionamiento
La selección comienza con la evaluación de las características del recipiente, la geometría estructural, la dirección de contacto, las condiciones del nivel del agua y la frecuencia esperada de uso.
Capacidad de fabricación de caucho marino
Fabricación prestando atención a la consistencia dimensional, la elasticidad, la resistencia a la abrasión y la durabilidad de cargas repetidas para entornos marinos.
Coordinación de Fabricación y Montaje de Acero
Integración de elementos de caucho y acero según configuración de instalación requerida, con protección superficial adecuada para exposición marina.
Soporte técnico a largo plazo y planificación de servicios
Soporte integral para la selección de productos, coordinación de instalación y planificación de mantenimiento con más de 30 años de experiencia en fabricación.
Preguntas frecuentes
¿Pueden las defensas enrollables funcionar eficazmente cuando el nivel del agua cambia significativamente?
Sí. El sistema se puede diseñar con múltiples elevaciones de rodillos para adaptarse a los cambios en la posición de la embarcación causados por las mareas u otras variaciones del nivel del agua.
¿Las defensas enrollables son adecuadas para instalaciones que manejan diferentes tipos de embarcaciones?
Se pueden configurar para aplicaciones de embarcaciones mixtas. El diámetro, la longitud, la elevación, el espaciado y la configuración del marco de soporte de los rodillos se pueden seleccionar de acuerdo con el entorno operativo esperado.
¿Qué componentes deben inspeccionarse durante el mantenimiento de rutina?
La inspección de rutina debe cubrir el rodillo de goma, el eje, los componentes del cojinete o casquillo, el marco de soporte de acero, las conexiones de montaje y el sistema de protección contra la corrosión.
¿Se puede reemplazar un Roller Fender individual sin quitar el sistema completo?
En una instalación modular, los conjuntos de rodillos individuales generalmente se pueden inspeccionar y reparar de forma independiente, dependiendo de la disposición de montaje y las condiciones de acceso.
¿Qué información se debe proporcionar al solicitar un sistema Roller Fender personalizado?
Proporcione el tipo y desplazamiento de la embarcación, dimensiones aproximadas, rango de calado, velocidad de aproximación, dirección de contacto, altura de contacto esperada, profundidad del agua y variación de marea, ubicación de instalación y condiciones ambientales.
