Vida de servicio larga de goma de la defensa del rodillo de la absorción de alta energía de la fricción baja
Las defensas enrollables son defensas marinas mecánicas y componentes de guía de embarcaciones desarrollados para aplicaciones donde las embarcaciones requieren tanto protección contra impactos como movimiento direccional controlado contra estructuras marinas fijas.
Descripción

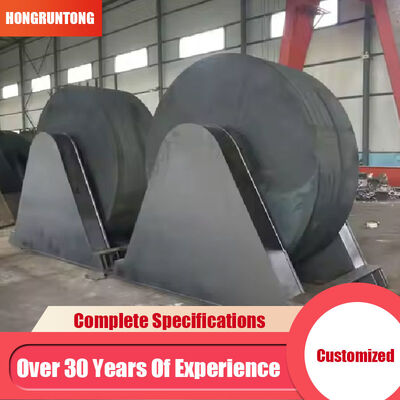

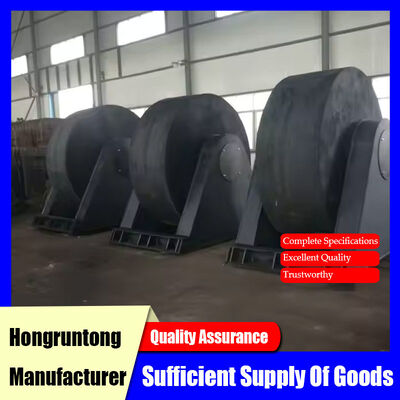

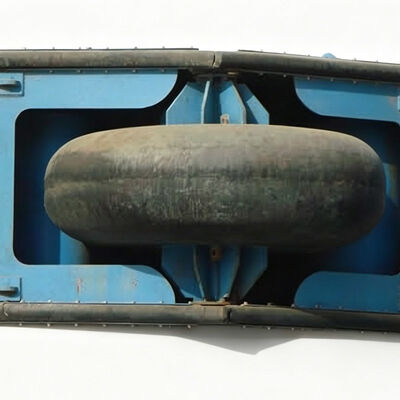

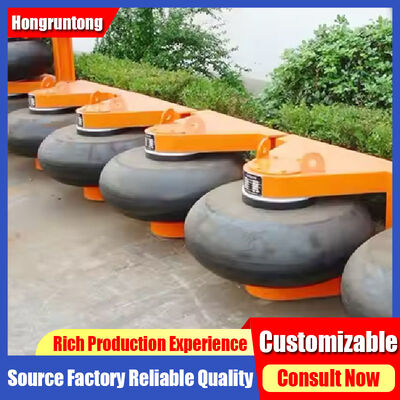

A diferencia de los sistemas de defensas estacionarias convencionales que absorben principalmente la energía de contacto a través de la compresión del caucho, un guardabarros enrollable incorpora un rodillo de caucho cilíndrico montado sobre un eje de acero y una estructura de soporte. Cuando el casco del barco entra en contacto con el rodillo, el cuerpo cilíndrico gira alrededor de su eje, permitiendo que el movimiento relativo del barco se convierta en un movimiento de balanceo controlado. Este principio operativo reduce la fricción por deslizamiento en la interfaz de contacto mientras transfiere la carga aplicada a través del rodillo, el eje, la disposición de cojinetes y el marco de soporte hacia la estructura protegida.
El cuerpo del rodillo generalmente se fabrica con caucho marino de alta resistencia formulado para proporcionar deformación elástica, resistencia a la abrasión, resistencia a la fatiga y durabilidad ambiental. El compuesto de caucho debe mantener propiedades mecánicas adecuadas bajo compresión y rotación repetidas y al mismo tiempo ser capaz de funcionar bajo exposición marina al aire libre, salpicaduras de agua de mar, humedad, radiación ultravioleta y variaciones de temperatura.
El eje interno proporciona el soporte giratorio principal para el rodillo y transfiere fuerzas mecánicas hacia la estructura de soporte. Dependiendo de la configuración del sistema, se incorporan componentes de cojinete o casquillo para mantener la rotación controlada y reducir la resistencia mecánica. El marco de soporte está diseñado para mantener la posición de los rodillos bajo contacto repetido con la embarcación y distribuir las cargas resultantes en la pared del muelle, la estructura del muelle, la pared de la esclusa, la estructura guía u otra infraestructura de soporte.
Estudio de caso: Instalación de defensas enrollables para una instalación de reparación de graneleros de 52 000 DWT en Corea del Sur
Una importante instalación de reparación de barcos en la costa sur de Corea del Sur opera varios diques secos para buques comerciales, incluidos graneleros, buques portacontenedores y grandes buques de carga multipropósito. Una de las entradas del dique seco era utilizada con frecuencia por embarcaciones de entre 40.000 y 60.000 DWT. El sistema de protección existente consistía principalmente en elementos de goma estacionarios, pero el equipo operativo observó una fricción considerable cuando los buques hacían contacto con la estructura de entrada en ángulo.
El astillero inició un proyecto de mejora centrado en reducir la fricción manteniendo una adecuada protección contra impactos. Se seleccionó un sistema Roller Fender para las secciones de alto contacto de la entrada. La evaluación de ingeniería consideró las dimensiones de las embarcaciones más grandes que reciben servicio regular, el espacio de montaje disponible, la velocidad de aproximación de la embarcación, la altura de contacto y la dirección esperada del movimiento relativo.
El sistema seleccionado utilizaba rodillos cilíndricos de goma de alta resistencia sostenidos por ejes de acero y soportes estructurales reforzados. La instalación se completó progresivamente a lo largo de las secciones de alto contacto de la entrada del muelle. Se verificó que cada rodillo girara libremente después de la fijación mecánica y se inspeccionaron los puntos de conexión antes de poner el sistema en servicio regular.
La primera prueba operativa involucró a un granelero de aproximadamente 52.000 DWT. Cuando el casco entró en contacto con las defensas enrollables, los rodillos cilíndricos giraron en respuesta al movimiento longitudinal del buque. El contacto fue más progresivo que la disposición estacionaria anterior, y la embarcación se movió a través de la entrada sin la interacción de deslizamiento pronunciada observada anteriormente.
Después de la prueba inicial, el sistema fue monitoreado durante múltiples operaciones de atraque. La inspección mostró que las superficies de los rodillos experimentaron contacto distribuido en lugar de abrasión persistente en una única ubicación estacionaria. El astillero también informó que la disposición de rodillos proporcionaba una trayectoria de contacto más predecible durante desviaciones laterales menores en la alineación del buque.
Características
Rodillo de caucho de alta resistencia con deformación controlada
El rodillo de caucho está diseñado para soportar cargas mecánicas repetidas mientras mantiene una deformación elástica controlada. Durante el contacto con la embarcación, el cuerpo de caucho se comprime según la carga aplicada y la geometría de contacto, creando una interfaz deformable entre el casco y la estructura de soporte. Esta deformación distribuye la fuerza de contacto sobre un área apropiada e impide la transferencia directa de toda la carga de impacto a una conexión estructural rígida.
Eje de rotación y estructura de transferencia de carga
El eje es responsable de soportar el rodillo y transferir las fuerzas operativas al marco de soporte. Durante el contacto, el recipiente aplica una combinación de fuerzas radiales y tangenciales al rodillo de goma. Estas fuerzas se transmiten a través del cuerpo de goma hacia el eje y posteriormente a los cojinetes, soportes y conexión estructural.
Fricción reducida mediante contacto rodante
Una de las principales funciones de ingeniería de un Roller Fender es reducir la fricción generada cuando una embarcación se mueve a lo largo de una estructura protegida. El rodillo giratorio cambia esta interacción permitiendo que el elemento de contacto gire en respuesta al movimiento del recipiente. En lugar de depender exclusivamente de la deformación por deslizamiento, el rodillo sigue el movimiento relativo del casco mediante la rotación.
Configuración estructural adaptable para infraestructura marina
Los sistemas Roller Fender se pueden configurar para diferentes estructuras marinas ajustando las dimensiones de los rodillos, la orientación de montaje, el espaciado y la geometría del marco de soporte. Esta adaptabilidad permite aplicar el mismo principio operativo básico a paredes de diques secos, estructuras de esclusas, esquinas de muelles, sistemas de guía de embarcaciones y otras ubicaciones con espacio libre restringido.
Preguntas frecuentes
¿Qué factores se deben considerar al seleccionar el diámetro y la longitud de un Roller Fender?
Los factores principales incluyen el desplazamiento de la embarcación, la geometría del casco, la altura de contacto, la velocidad de aproximación, el ángulo de contacto, la frecuencia esperada de contacto, el espacio libre de instalación disponible y la capacidad de la estructura de soporte. El diámetro del rodillo afecta la geometría del contacto y el rango de deformación disponible, mientras que la longitud del rodillo determina el área de contacto efectiva.
¿Pueden los Roller Fenders funcionar continuamente en agua de mar y en entornos marinos al aire libre?
Las defensas enrollables pueden diseñarse para exposición marina, pero el compuesto de caucho y los componentes metálicos deben seleccionarse de acuerdo con las condiciones ambientales reales. El caucho debe tener una resistencia adecuada a la abrasión, a la intemperie y a las deformaciones mecánicas repetidas. Los componentes de acero requieren una protección adecuada contra la corrosión cuando se exponen a salpicaduras de agua de mar, humedad o condiciones atmosféricas.
¿Cómo se inspecciona normalmente el estado de servicio de un Roller Fender?
La inspección debe cubrir el rodillo de caucho, el eje, el sistema de cojinetes o bujes, el marco estructural, las conexiones de anclaje y el revestimiento protector. El rodillo debe girar sin resistencia anormal, ruido excesivo o desalineación visible. Se debe comprobar que la superficie de caucho no tenga grietas, abrasión anormal, cortes o deformaciones permanentes.
¿Se pueden personalizar los Roller Fenders para un dique seco o una estructura de esclusa existente?
Sí. Generalmente se requieren configuraciones personalizadas para proyectos de modernización porque las estructuras existentes pueden tener dimensiones fijas y espacio de instalación limitado. La superficie de montaje disponible, las ubicaciones de los anclajes, la capacidad estructural, la elevación requerida del rodillo y la envolvente de contacto del recipiente deben revisarse antes de la producción.
¿Qué información se debe proporcionar para una cotización de ingeniería de Roller Fenders?
La información técnica útil incluye el tipo de embarcación y el DWT aproximado, las dimensiones de la embarcación cuando estén disponibles, la velocidad esperada de atraque o tránsito, la dirección de contacto, la ubicación de instalación, las dimensiones requeridas de los rodillos si ya están especificadas, el número de unidades, la orientación de montaje y los dibujos estructurales disponibles.
