Parachoques Marítimo para Dique Resistente a la Corrosión y de Alta Resistencia al Impacto para el Amarre de Embarcaciones
Parachoques Marítimo para Dique Resistente a la Corrosión y de Alta Resistencia al Impacto para el Amarre de Embarcaciones
Descripción General del Producto

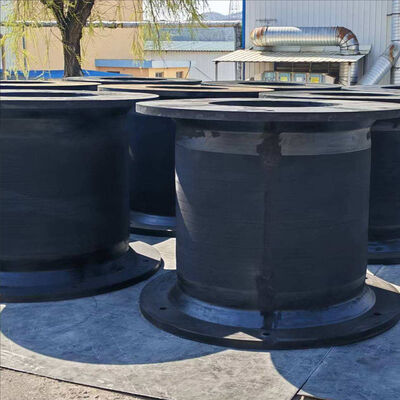

El Parachoques de Goma Celular es un parachoques marino de tipo compresión diseñado para absorber la energía de amarre y controlar la fuerza de reacción entre las embarcaciones y las estructuras marinas fijas. Su geometría cilíndrica compacta permite que el cuerpo de goma experimente una compresión axial controlada cuando una embarcación se acerca a un muelle, espigón, delfín, cara de atraque u otra estructura de soporte.
El cuerpo principal está fabricado con caucho de grado marino especialmente formulado, diseñado para alta resistencia, rendimiento duradero, resistencia al desgaste, resistencia a la intemperie y deformación repetida. El compuesto de caucho puede diseñarse según el entorno operativo esperado, incluida la exposición al agua salada, la humedad, la radiación ultravioleta, el ozono, la variación de temperatura y la carga mecánica frecuente.
Caso de Estudio: Dique de Cisternas Industriales en el Mediterráneo
Una terminal representativa de cisternas industriales en el Mediterráneo requirió el reemplazo de equipos de protección de atraque obsoletos en un espigón de carga utilizado por cisternas de productos de tamaño mediano. La configuración existente de parachoques había experimentado un deterioro progresivo del caucho y desgaste en varias superficies de contacto, lo que resultó en condiciones de contacto inconsistentes entre la embarcación y el muelle.

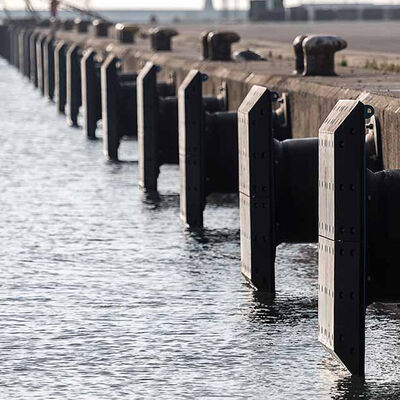

La configuración del Parachoques de Goma Celular se configuró con cuerpos de caucho reforzados, componentes de montaje de acero y paneles frontales de contacto que incorporan superficies de deslizamiento de UHMW-PE. La formulación del caucho se seleccionó para una exposición marina a largo plazo, mientras que los componentes de acero expuestos se proporcionaron con protección contra la corrosión adecuada para el entorno cargado de sal.
Especificaciones Técnicas
| Nombre del Producto |
Parachoques de Goma Celular |
| Nombre de la Marca |
Hongruntong Marine |
| Material |
Caucho Natural de Alta Calidad |
| Fuerza de Reacción |
29-4626KN |
| Absorción de Energía |
4-6102KNM |
| Dureza |
≤82 Shore A |
| Estándar |
PIANC2002, HGT2866-2016 |
| Vida Útil |
15-20 Años |
| Servicio |
OEM o ODM |
| Características |
Diseño Fuerte, Robusto y Bien Probado |
| Aplicación |
Puerto, Dique, Muelle, etc. |
Dimensiones del Modelo
| Modelo |
H [mm] |
h [mm] |
D1 [mm] |
D2 [mm] |
n-t [mm] |
| CF-C400H |
400 |
25 |
650 |
550 |
30 |
| CF-C500H |
500 |
25 |
650 |
550 |
32 |
| CF-C630H |
630 |
30 |
840 |
700 |
39 |
| CF-C800H |
800 |
30 |
1050 |
900 |
40 |
| CF-C1000H |
1000 |
35 |
1300 |
1100 |
47 |
| CF-C1150H |
1150 |
40 |
1500 |
1300 |
50 |
| CF-C1250H |
1250 |
45 |
1650 |
1450 |
53 |
| CF-C1450H |
1450 |
47 |
1850 |
1650 |
61 |
| CF-C1600H |
1600 |
50 |
2000 |
1800 |
61 |
| CF-C1700H |
1700 |
55 |
2100 |
1900 |
66 |
| CF-C2000H |
2000 |
55 |
2200 |
2000 |
74 |
| CF-C2250H |
2250 |
60 |
2550 |
2300 |
74 |
| CF-C2500H |
2500 |
70 |
2950 |
2700 |
90 |
| CF-C3000H |
3000 |
75 |
3350 |
3150 |
90 |
Características Clave
Ingeniería de Materiales para un Rendimiento Elástico Estable
El compuesto de caucho es un componente crítico del rendimiento del Parachoques de Goma Celular porque el material debe absorber repetidamente energía mecánica sin una deformación permanente excesiva. La formulación del caucho proporciona un equilibrio controlado entre elasticidad, dureza, resistencia a la tracción, resistencia al desgarro y resistencia a la fatiga.
Compresión Controlada y Transferencia de Carga Fiable
La geometría de celda cilíndrica está diseñada para proporcionar una deformación controlada cuando se somete a compresión axial. A medida que una embarcación se acerca al muelle, el parachoques se comprime progresivamente y genera una fuerza de reacción que contrarresta el movimiento de la embarcación.
Protección contra la Corrosión y Accesorios Marinos Duraderos
Los paneles de acero, cadenas, soportes, pernos de anclaje, arandelas y otros componentes expuestos están protegidos contra la corrosión marina. Los componentes de acero de soporte pueden fabricarse y protegerse según los requisitos del proyecto con una preparación de superficie y sistemas de recubrimiento protector adecuados.
Configuración de Precisión para la Gestión del Ciclo de Vida a Largo Plazo
Los sistemas de Parachoques de Goma Celular se pueden configurar según las dimensiones y las condiciones estructurales de los muelles individuales. Esta flexibilidad es particularmente importante durante la rehabilitación de muelles, donde las ubicaciones de anclaje existentes y las dimensiones estructurales pueden diferir de las instalaciones de nuevo diseño.
Aplicaciones
- Espigones de Cisternas Industriales y de Carga: Adecuado para muelles de cisternas donde la fuerza de reacción controlada y las condiciones de contacto estables son importantes
- Delfines de Puerto y Estructuras de Amarre Independientes: Sistemas de parachoques compactos y coordinados estructuralmente para delfines y estructuras marinas similares
- Proyectos de Rehabilitación y Reemplazo de Muelles: Configuraciones personalizadas para puertos existentes e instalaciones marinas industriales que requieren reemplazo de parachoques
Por qué Elegir Hongruntong Marine
Más de 30 Años de Experiencia en Fabricación de Productos Marinos
Hongruntong Marine tiene más de 30 años de experiencia en la fabricación de productos marinos y equipos marinos a base de caucho. Esta larga trayectoria de fabricación proporciona una comprensión práctica de los entornos operativos marinos y los requisitos de los proyectos marinos internacionales.
Personalización Basada en Ingeniería para Muelles Individuales
Cada muelle tiene diferentes características de embarcación, limitaciones estructurales y requisitos de instalación. Hongruntong Marine coordina las configuraciones de Parachoques de Goma Celular con los parámetros del proyecto, incluido el desplazamiento de la embarcación, la velocidad de amarre, las limitaciones estructurales y las dimensiones de montaje existentes.
Fabricación Controlada e Inspección de Calidad
Los procesos de fabricación se centran en mantener la coherencia entre los requisitos de ingeniería y los productos terminados. La inspección cubre dimensiones, apariencia del caucho, propiedades físicas, configuración de la brida y precisión del ensamblaje según las especificaciones técnicas.
Soporte Técnico Integrado y Consideración del Ciclo de Vida
Hongruntong Marine aborda el Parachoques de Goma Celular como un sistema completo de protección marina. Las discusiones técnicas cubren la selección del parachoques, los requisitos de instalación, la inspección y la planificación del reemplazo para respaldar menores requisitos de mantenimiento y una operación rentable a largo plazo.
Preguntas Frecuentes
¿Cómo se determina el tamaño requerido del Parachoques de Goma Celular?
El tamaño debe seleccionarse según el desplazamiento de la embarcación, la velocidad de amarre, el ángulo de amarre, la compresión disponible, la absorción de energía requerida, la fuerza de reacción admisible, el espaciado de los parachoques y la estructura de soporte. El tamaño de la embarcación por sí solo no es suficiente para la selección final.

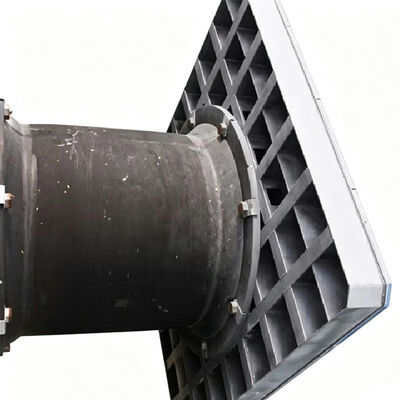

¿Se puede suministrar el Parachoques de Goma Celular con un panel frontal y una cara deslizante de UHMW-PE?
Sí. Se puede configurar un sistema completo con un panel frontal de acero y una cara deslizante de UHMW-PE donde el proyecto requiera una distribución de área de contacto mayor o una fricción reducida durante el movimiento de la embarcación.
¿Cómo deben protegerse los componentes de acero contra la corrosión marina?
Las bridas de acero, los paneles, los soportes, las cadenas y los componentes de anclaje deben recibir protección contra la corrosión adecuada para la exposición marina esperada. La especificación del recubrimiento o del material se puede seleccionar según la exposición al agua de mar, las condiciones atmosféricas y los requisitos de mantenimiento.
¿Qué inspección se recomienda después de la instalación?
La inspección debe verificar la deformación del caucho, el agrietamiento o los cortes en la superficie, la abrasión anormal, la alineación del panel frontal, el desgaste del UHMW-PE, el estado de los pernos de anclaje, el estado de las cadenas y los soportes, y la corrosión de los componentes de acero expuestos.
¿Puede Hongruntong Marine proporcionar pruebas específicas del proyecto y documentación técnica?
Se pueden organizar pruebas y documentación específicas del proyecto de acuerdo con la especificación técnica acordada y los requisitos aplicables del proyecto. La documentación puede incluir información dimensional, datos de materiales, registros de inspección, resultados de pruebas, dibujos e información de embalaje.
