La manguera de alta presión EN13766 del aceite del STS certificó el alambre de acero compuesto flexible de la manguera
Descripción
Los sistemas de transferencia confiables son un elemento clave en tecnología flotante del GASERO que se convierte. la manguera Multi-compuesta del STS puede demostrar ser una solución confiable y rentable. TNO, la organización de investigación holandesa del contrato, ha ejecutado un programa de prueba extenso sobre la manguera multi-compuesta de Gutteling B.V. para las transferencias buque-buque del GASERO (STS). Ha dado lugar a la calificación de la manguera del acuerdo a EN1474-part 2.
La manguera compuesta del STS es el primer producto que se ha calificado de acuerdo con este nuevo estándar internacionalmente aceptado. El programa de prueba fue realizado en colaboración estrecha con Gutteling B.V., EXMAR y DNV. Se centró en el comportamiento mecánico y del flujo en las condiciones de funcionamiento ambiente y criogénicas. Superior al EN1474-requirements, se realiza un programa de prueba de niveles múltiples, se prueban más muestras y se aplican combinaciones más extremas de la carga. El propósito era proporcionar un conjunto de datos que permite la calificación del sistema de transferencia de acuerdo con EN1474-part 3.
Especificaciones
| Material |
PTFE, alambre de acero galvanizado, PVC cubrió el paño del poliéster |
| Nombre de producto |
La manguera de alta presión EN13766 del aceite del STS certificó el acero compuesto flexible Wirer de la manguera |
| Tamaño |
DF-CH80 |
| Alambre interno |
Acero inoxidable 316 |
| Guarnición |
Poliamida |
| Res muerta |
Telas de la poliamida, películas de poliéster |
| Alambre externo |
Acero inoxidable 316 |
| Presión de funcionamiento |
barra 10 a la barra 21 |
| Longitud máxima |
40 metros |
| Muestra |
Disponible |
| Plazo de expedición |
Normalmente 3-5 días |
| Modelo |
Dimensiones |
Presión de funcionamiento |
Factor de seguridad |
Radio de doblez |
Peso |
Longitud |
| Compuesto |
[milímetro] |
[pulgada] |
[barra] |
[PSI] |
[kilogramo] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4” |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2” |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Los diversos tamaños se pueden modificar para requisitos particulares según los requisitos. |
Características
1. Completamente obediente con EN13765 y 13766.
2. radio de doblez muy flexible y pequeño.
3. resistencia de aceite química.
4. el acoplamiento de acero/del HDG inoxidable/ensancha opcional.
Usos
●Buque-buque y buque-tierra
●Transferencia de bulto del GASERO
●GASERO bunkering
●También conveniente para las líneas de vuelta del vapor
●Buque de petróleo
Ventajas
Asambleas de manguera
Debido al transporte a menudo peligroso lo utilizó se recomienda que la manguera compuesta se debe utilizar solamente con las colocaciones correctamente fijas. Las mangueras compuestas son cabidas normalmente por el método azotado alambre o por la encrespadura externa. Todas las mangueras tienen un 6 a 1 factor de seguridad.
Prueba
Todos los montajes de manguera deben ser presión probada hidrostático a uno y medio veces que el máximo recomendó la presión de trabajo y que probado eléctricamente para confirmar continuidad por:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: el an o 80
- EN13766: 2010, 8031:2009 DEL EN ISO, EN ISO 1402
Colocaciones

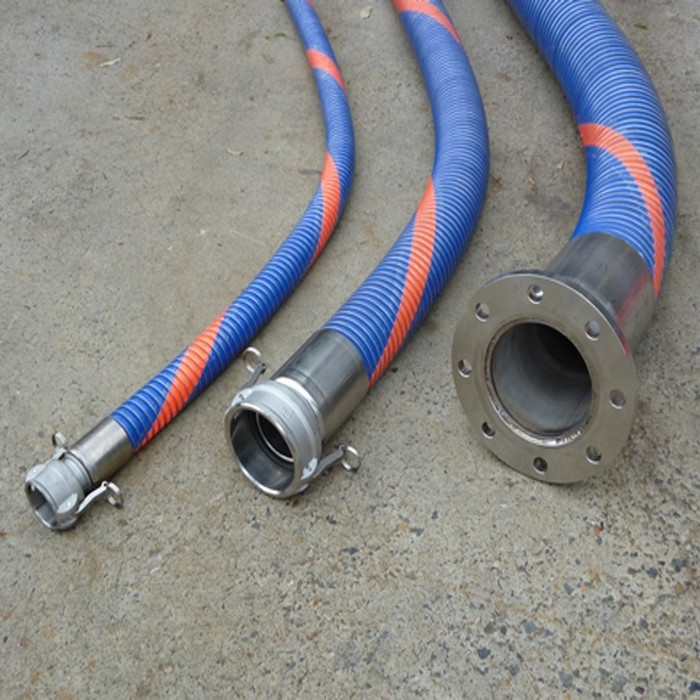

Una amplia gama de colocaciones se pueden suministrar por ejemplo los Camlocks, colocaciones atornilladas, ensanchan etc.
Colocaciones materiales - de acero inoxidable, de aluminio, de encargo.
