Sistema de excavadores submarinos aplicado a estructuras submarinas en proyectos marinos y portuarios

Sistema de excavadores submarinos aplicado a estructuras submarinas en proyectos marinos y portuarios

1Antecedentes del proyecto

Con el rápido desarrollo de la ingeniería en alta mar, los puentes de cruce marítimo y la infraestructura portuaria, las estructuras submarinas están cada vez más expuestas a los riesgos de colisión de los buques de construcción.buques remolcadoresLos sistemas convencionales de guardabarros están diseñados principalmente para aplicaciones sobre el agua o en el muelle y no son adecuados para la protección submarina a largo plazo.

Para hacer frente a este desafío, se adoptó un sistema Submarine Fender en un proyecto en alta mar para proteger pilas de acero submarinas y tapones de pilas de concreto,reducir eficazmente los daños por colisión entre buques y estructuras submarinas.

2. Resumen del proyecto

Nombre del proyecto: Proyecto de protección contra colisiones de estructuras submarinas en alta mar

Ubicación: zona costera oriental de China

Construcciones protegidas: pilares de tuberías submarinas de acero y tapones de concreto

Profundidad de agua de diseño: -6 m a -15 m

Principales riesgos: desviación del buque durante la construcción, impacto accidental con remolcador, movimiento de estructuras flotantes

3Diseño de soluciones

3.1 Selección del tipo de guardabarros

Sobre la base de la profundidad del agua, las condiciones ambientales y el análisis de la energía de colisión, se seleccionaron Fenders Submarinos de caucho de alta elasticidad, con:

Capacidad de absorción de energía elevada

Baja fuerza de reacción para minimizar la tensión estructural

Excelente resistencia al agua de mar y al envejecimiento

Apto para operaciones subacuáticas a largo plazo con bajos requisitos de mantenimiento

3.2 Disposiciones de diseño

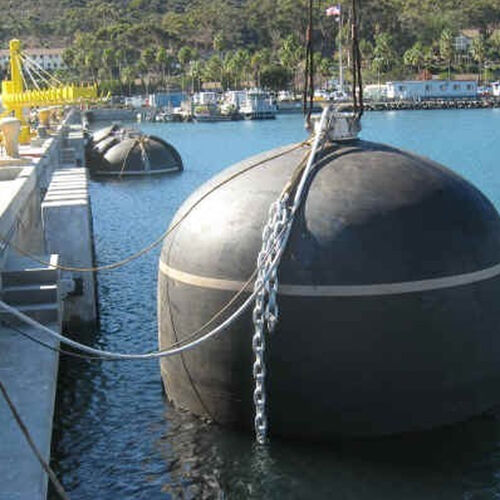

Fenders submarinos instalados en circunferencia alrededor de pilas submarinas

Diseño modular adoptado para facilitar la instalación submarina

Fijados a la estructura principal mediante cadenas y soportes de acero inoxidable

Espaciamiento optimizado para garantizar una protección completa y minimizar las interferencias del flujo

3.3 Parámetros de diseño (típicos)

Absorción de energía por guardabarros: 120~200 kJ

Proporción de compresión de diseño: ≤ 50%

Vida útil de diseño: ≥ 15 años

4Instalación y construcción

4.1 Método de instalación

Instalación realizada por buceadores con soporte de elevación submarino

Completada la inspección previa a la instalación en tierra

Posicionamiento preciso bajo el agua seguido de fijación y tensión

4.2 Desafíos y medidas de mitigación

Desafío Medida de mitigación

Baja visibilidad bajo el agua Uso de marcadores submarinos y asistencia por sonar

Influencia de la corriente de marea Instalación programada durante la marea baja

Requisito de alta precisión de posicionamiento Diseño modular para reducir el ajuste in situ

5. Evaluación del rendimiento

Desde su puesta en servicio, el sistema Submarine Fender ha demostrado un excelente rendimiento:

Absorción exitosa de múltiples impactos menores de buques durante la construcción

No se han observado daños visibles en las estructuras submarinas

Las unidades de guardabarros permanecen intactas sin agrietarse o separarse

Reducción significativa de los costes de mantenimiento y de los riesgos de inactividad

6Valor del proyecto y puntos clave

6.1 Valor del proyecto

Mejora de la seguridad y la durabilidad de las estructuras submarinas

Reducción de las pérdidas económicas causadas por colisiones accidentales

Proporcionó una referencia replicable para proyectos offshore similares

6.2 Principales enseñanzas

Una evaluación precisa de la energía de colisión es fundamental para la selección adecuada de los guardabarros

Los guardabarros submarinos son muy adecuados para la protección submarina a largo plazo.

El diseño adecuado de la instalación reduce significativamente los riesgos de construcción

7Conclusión

Como solución profesional de protección contra colisiones submarinas, los sistemas Submarine Fender ofrecen claras ventajas para la ingeniería offshore y las estructuras submarinas portuarias.con un diseño e instalación adecuados, los guardabarros submarinos pueden mejorar eficazmente la seguridad y la fiabilidad estructurales, mostrando un gran potencial para una aplicación más amplia.
